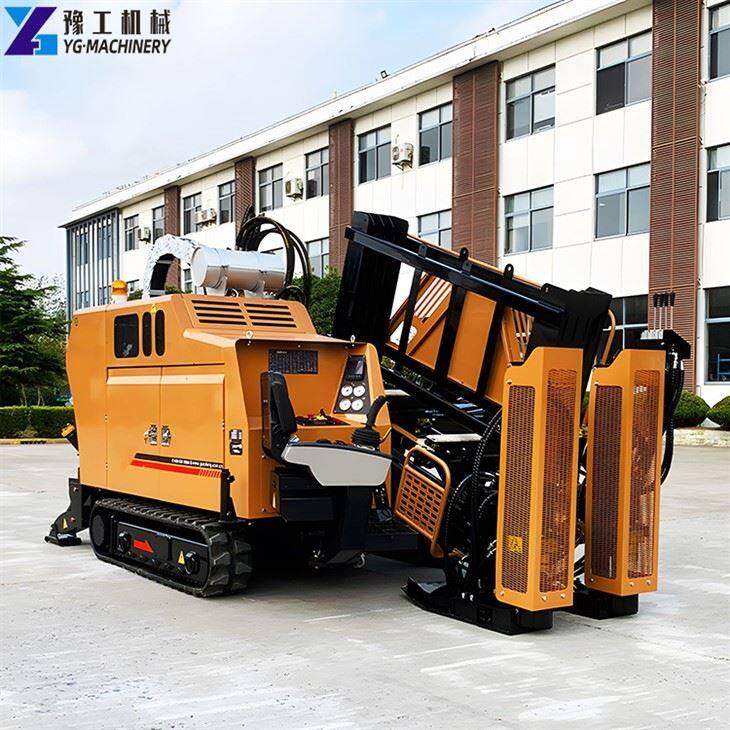

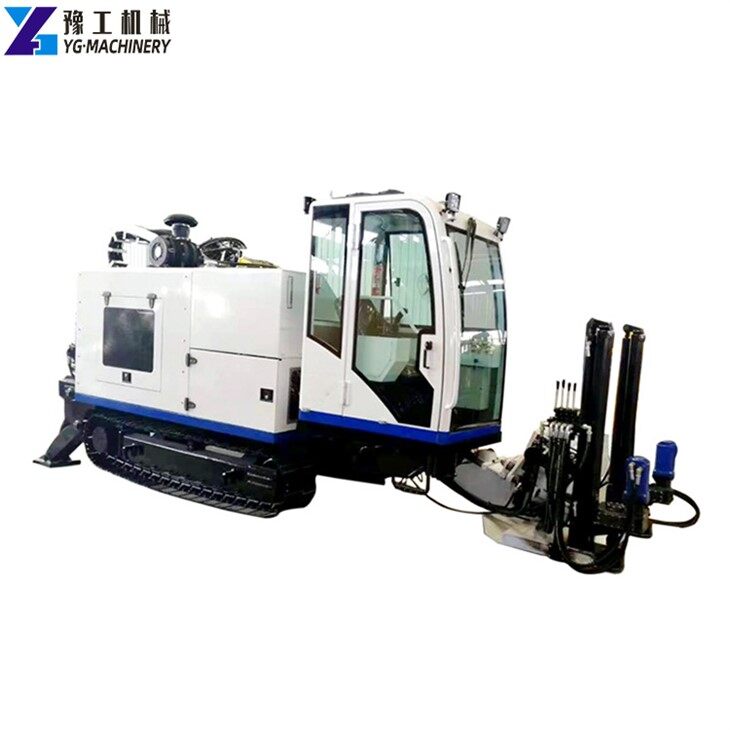

YG-Horizontalbohrgeräte werden hauptsächlich für den grabenlosen Rohrleitungsbau und den Austausch unterirdischer Rohre verwendet. Die YG-Horizontalbohranlage bietet die Vorteile einer fortschrittlichen Leistung, hohen Effizienz und komfortablen Bedienung. Viele Schlüsselkomponenten bestehen aus international bekannten Produkten, um Qualität zu garantieren. Sie sind die idealen Maschinen für den Bau von Wasserleitungen, Gasleitungen, Strom-, Telekommunikations- und Heizungssystemen sowie für die Rohölindustrie.
Parameter für Horizontal-Richtbohrgeräte
|
Artikel |
YG130-LS |
YG150-LS |
YG200-LS |
YG250-LS |
YG320-LS |
YG-160A |
|
Abmessungen (L*B*H)(mm) |
5875×1870×2150 |
4200×1690×1995 |
6740×2150×2390 |
6550×2110×2465 |
7085×2242×2465 |
3800×1600×1800 |
|
Gewicht |
4000 kg |
4660 kg |
8200 kg |
8200 kg |
10500 kg |
2200 kg |
|
Motorleistung |
97 kW |
97 kW |
110 kW |
110 kW |
150 kW |
55 kW |
|
Max. Schub & Rückzugskraft |
133,5 KN |
146 KN |
216/324 KN |
255/324 KN |
367/734 KN |
160 KN |
|
Bohrstangengröße |
Ф60×3048mm |
Ф60×2000mm |
Ф60×3048mm |
Ф60×3048mm |
Ф76×3048mm |
Ф50×2000mm |
|
Eintrittswinkel |
19 Grad |
20 Grad |
0-22 Grad |
12-22 Grad |
13-23 Grad |
10-28 Grad |
|
Max. Schlammfluss |
200L/min |
180L/min |
250L/min |
250 l/min |
320 l/min |
|
|
Max. Schlamm Druck |
8 MPa |
8 MPa |
9 MPa |
9 MPa |
8 MPa |
|
|
Vorschlagen Reibdurchmesser |
750 mm (bodenabhängig) |
750 mm (bodenabhängig) |
900 mm (bodenabhängig) |
1000 mm (bodenabhängig) |
1100 mm (bodenabhängig) |
600 mm (bodenabhängig) |
|
Vorschlagen Kreuzungslänge |
220 m (bodenabhängig) |
220 m (bodenabhängig) |
300 m (bodenabhängig) |
300 m (bodenabhängig) |
400 m (bodenabhängig) |
200 m (bodenabhängig) |
Warum sollten Sie sich für dieses HDD-Rig entscheiden?
- Der Bau mit Richtbohrungen behindert den Verkehr nicht, beschädigt keine Grünflächen und Vegetation und beeinträchtigt nicht den normalen Lebens- und Arbeitsablauf von Geschäften, Krankenhäusern, Schulen und Anwohnern. Er löst die Störungen des Lebens, des Verkehrs und der Umwelt der Anwohner durch herkömmliche Aushubarbeiten. Schäden und nachteilige Auswirkungen auf die Fundamente der umliegenden Gebäude werden vermieden.
- Moderne Kreuzungsgeräte weisen eine hohe Kreuzungsgenauigkeit auf und erleichtern die Anpassung der Verlegerichtung und der Verlegetiefe. Der bogenförmige Verlegeabstand der Pipeline ist lang, wodurch die Konstruktionsanforderungen an die Verlegetiefe vollständig erfüllt werden können und die Pipeline unterirdische Hindernisse umgehen kann.
- Die Vergrabungstiefe städtischer Rohrnetze beträgt im Allgemeinen weniger als drei Meter. Bei der Überquerung von Flüssen beträgt die Vergrabungstiefe im Allgemeinen 9-18 Meter unter dem Flussbett. Daher werden zum Überqueren horizontale Richtbohranlagen verwendet, die die umliegende Umwelt nicht beeinträchtigen, die Landschaftsform und die Umwelt nicht schädigen und sich an verschiedene Umweltschutzmaßnahmen anpassen.
Anwendung der Horizontalbohrmaschine
Die Horizontalbohrmaschine ist eine Baumaschine, die eine Vielzahl unterirdischer öffentlicher Einrichtungen (Rohre, Kabel usw.) verlegt, ohne die Erdoberfläche auszuheben. Sie wird häufig in flexiblen Rohrleitungen für die Wasserversorgung, Elektrizität, Telekommunikation, Erdgas, Kohlegas und Öl verwendet. Beim Pflasterbau ist sie für Sandboden, Lehm usw. geeignet.
