Als Lieferant von HZ-Kernbohrgeräten ist die Gewährleistung der Bohrgenauigkeit unserer Ausrüstung von größter Bedeutung. Die Bohrgenauigkeit beeinflusst nicht nur die Qualität des Bohrprojekts, sondern hat auch erhebliche Auswirkungen auf die Gesamteffizienz und Kosteneffizienz. In diesem Blog werde ich einige wichtige Methoden zur Messung der Bohrgenauigkeit von HZ-Kernbohrgeräten vorstellen.
1. Messung der Abweichung des Bohrpfades
Einer der Hauptaspekte der Bohrgenauigkeit ist die Abweichung des Bohrpfads von der beabsichtigten Flugbahn. Es gibt mehrere Möglichkeiten, diese Abweichung zu messen.
In-Bohr-Vermessungswerkzeuge
Bohrlochvermessungswerkzeuge sind für die Messung der tatsächlichen Position und Ausrichtung des Bohrers im Bohrloch unerlässlich. Diese Werkzeuge können in magnetische und nichtmagnetische Typen unterteilt werden. Magnetische Vermessungsgeräte nutzen das Erdmagnetfeld, um den Azimut und die Neigung des Bohrlochs zu bestimmen. Sie können jedoch durch lokale magnetische Interferenzen beeinträchtigt werden, insbesondere in Gebieten mit Gesteinen mit hoher magnetischer Suszeptibilität oder in der Nähe großer Metallstrukturen. Nichtmagnetische Vermessungswerkzeuge, wie z. B. gyroskopische Vermessungswerkzeuge, werden von Magnetfeldern nicht beeinflusst und können genauere Messungen liefern.
Beispielsweise können gyroskopische Vermessungswerkzeuge die Ausrichtung des Bohrers mit hoher Präzision messen, sodass wir selbst kleine Abweichungen vom geplanten Bohrpfad erkennen können. Durch regelmäßige Messungen in verschiedenen Tiefen während des Bohrvorgangs können wir ein detailliertes Profil der Bohrlochbahn erstellen. Dieses Profil kann dann mit dem Originalentwurf verglichen werden, um die Genauigkeit der Bohrung zu bestimmen.
Oberflächenüberwachung
Eine weitere wichtige Methode zur Messung der Abweichung des Bohrpfades ist die Oberflächenüberwachung. Dies kann durch den Einsatz von Totalstationen oder GPS-Systemen erreicht werden. Totalstationen sind optische Instrumente, die Winkel und Entfernungen mit hoher Genauigkeit messen können. Indem wir eine Totalstation an einem festen Punkt an der Oberfläche aufstellen und die Position des Bohrgeräts zu verschiedenen Zeitpunkten messen, können wir alle seitlichen oder vertikalen Bewegungen des Bohrgeräts erkennen, die sich auf den Bohrpfad auswirken könnten.
GPS-Systeme hingegen können Echtzeit-Positionsinformationen des Bohrgeräts liefern. Durch den Vergleich der tatsächlichen Position des Bohrgeräts mit der geplanten Position können wir feststellen, ob es Abweichungen gibt. Die Oberflächenüberwachung ist besonders in den frühen Phasen des Bohrens nützlich, um sicherzustellen, dass das Bohrgerät richtig ausgerichtet und eingerichtet ist.
2. Bewertung des Durchmessers und der Geradheit des Bohrlochs
Auch der Durchmesser und die Geradheit des Bohrlochs sind wichtige Indikatoren für die Bohrgenauigkeit. Ein Bohrloch mit einem inkonsistenten Durchmesser oder einer schlechten Geradheit kann in späteren Phasen des Projekts zu Problemen führen, beispielsweise bei der Verrohrung oder der Kernbergung.
Messschieberprotokollierung
Die Messschiebermessung ist eine gängige Methode zur Messung des Bohrlochdurchmessers. Ein Messschieber wird in das Bohrloch abgesenkt und misst den Abstand zwischen den Armen des Werkzeugs und der Bohrlochwand in verschiedenen Tiefen. Durch mehrfache Messungen rund um den Bohrlochumfang können wir ein detailliertes Profil des Bohrlochdurchmessers erhalten.
Weicht der gemessene Durchmesser erheblich vom Auslegungsdurchmesser ab, kann dies auf Probleme mit der Bohrkrone hinweisen, beispielsweise auf Verschleiß oder unsachgemäßen Schnitt. Beispielsweise ist ein abgenutzter Bohrer möglicherweise nicht in der Lage, das Gestein gleichmäßig zu schneiden, was zu einem Bohrloch mit unregelmäßigem Durchmesser führt. Durch die regelmäßige Messung des Bremssattels können wir diese Probleme frühzeitig erkennen und Korrekturmaßnahmen wie den Austausch des Bohrers ergreifen.
Messung der Bohrlochgeradheit
Die Messung der Geradheit des Bohrlochs ist anspruchsvoller als die Messung des Durchmessers. Eine Methode ist die Verwendung einer Bohrlochkamera. Eine Bohrlochkamera ist ein Gerät, das in das Bohrloch abgesenkt werden kann, um Bilder der Bohrlochwand aufzunehmen. Durch die Analyse dieser Bilder können wir etwaige Unregelmäßigkeiten oder Abweichungen in der Geradheit des Bohrlochs erkennen.
Eine andere Methode ist die Verwendung eines mechanischen Geradheitsmessgeräts. Dieses Messgerät besteht aus einer Reihe von Stäben oder Drähten, die in das Bohrloch eingeführt werden. Durch die Messung der Durchbiegung dieser Stäbe oder Drähte können wir die Geradheit des Bohrlochs bestimmen. Ein gerades Bohrloch ist entscheidend für den reibungslosen Betrieb der Bohrlochausrüstung und für die Gewinnung hochwertiger Kernproben.
3. Beurteilung der Kernwiederherstellungsrate
Die Kernrückgewinnungsrate ist ein Maß dafür, wie viel des Gesteinskerns erfolgreich aus dem Bohrloch geborgen werden kann. Eine hohe Kerngewinnungsrate weist darauf hin, dass der Bohrvorgang präzise ist und das Bohrgerät in der Lage ist, den Gesteinskern ohne nennenswerten Schaden zu entnehmen.
Berechnung der Kernwiederherstellungsrate
Die Kerngewinnungsrate wird berechnet, indem die Länge des gewonnenen Kerns durch die Länge des Bohrabschnitts dividiert wird. Wenn beispielsweise ein 10-Meter-Abschnitt gebohrt wird und 8 Meter Kern gewonnen werden, beträgt die Kerngewinnungsrate 80 %.
Eine niedrige Kernrückgewinnungsrate kann auf Probleme beim Bohrprozess hinweisen, wie z. B. übermäßige Vibrationen, falsche Bohrparameter oder eine Fehlfunktion des Kernrohrs. Durch die Überwachung der Kerngewinnungsrate können wir diese Probleme identifizieren und Anpassungen vornehmen, um die Bohrgenauigkeit zu verbessern.
Qualität des wiederhergestellten Kerns
Neben der Kernrückgewinnungsrate ist auch die Qualität des gewonnenen Kerns wichtig. Ein hochwertiger Kern sollte intakt sein und nur minimale Brüche oder Beschädigungen aufweisen. Die Qualität des Kerns kann durch Sichtprüfung oder durch Durchführung von Labortests beurteilt werden. Beispielsweise können wir die physikalischen und mechanischen Eigenschaften der Kernproben analysieren, um festzustellen, ob sie für die gebohrte Gesteinsformation repräsentativ sind.
4. Einfluss der Bohrparameter auf die Genauigkeit
Bohrparameter wie Drehzahl, Vorschubgeschwindigkeit und Schlammdruck können einen erheblichen Einfluss auf die Bohrgenauigkeit haben.
Rotationsgeschwindigkeit
Die Rotationsgeschwindigkeit des Bohrers beeinflusst die Schneidleistung und die Stabilität des Bohrprozesses. Eine zu hohe Drehzahl kann zu übermäßigen Vibrationen führen, die zu einer Abweichung der Bohrbahn und einer Beschädigung des Bohrkerns führen können. Andererseits kann eine zu niedrige Drehzahl zu einem ineffizienten Schneiden und einer längeren Bohrzeit führen.
Durch die Optimierung der Rotationsgeschwindigkeit basierend auf der Art des zu bohrenden Gesteins und den Eigenschaften des Bohrgeräts können wir die Bohrgenauigkeit verbessern. Beispielsweise kann in Hartgesteinsformationen eine geringere Rotationsgeschwindigkeit erforderlich sein, um einen stabileren Bohrprozess zu gewährleisten.
Vorschubgeschwindigkeit
Die Vorschubgeschwindigkeit ist die Geschwindigkeit, mit der der Bohrer in das Gestein vorgetrieben wird. Die richtige Vorschubgeschwindigkeit ist entscheidend für die Aufrechterhaltung einer konstanten Schnitttiefe und um ein Festklemmen des Bohrers zu verhindern. Eine zu hohe Vorschubgeschwindigkeit kann zu einer Überlastung des Bohrers führen und zu einer schlechten Bohrlochqualität führen. Ein zu geringer Vorschub hingegen kann zu einem ineffizienten Bohren führen.
Wir müssen die Vorschubgeschwindigkeit sorgfältig an die Gesteinshärte, den Bohrertyp und die Bohrbedingungen anpassen. Indem wir die Vorschubgeschwindigkeit während des Bohrvorgangs überwachen und rechtzeitig Anpassungen vornehmen, können wir die Genauigkeit des Bohrens verbessern.
Schlammdruck
Der Schlammdruck spielt eine wichtige Rolle bei der Stabilisierung der Bohrlochwand und dem Transport des Bohrkleins an die Oberfläche. Ein unzureichender Schlammdruck kann zum Einsturz der Bohrlochwand führen, während ein übermäßiger Schlammdruck zum Bruch der Gesteinsformation führen kann. Durch die Aufrechterhaltung eines angemessenen Schlammdrucks können wir die Stabilität des Bohrlochs gewährleisten und die Bohrgenauigkeit verbessern.
5. Bedeutung regelmäßiger Wartung und Kalibrierung
Regelmäßige Wartung und Kalibrierung des HZ-Kernbohrgeräts sind für die langfristige Sicherstellung der Bohrgenauigkeit unerlässlich.
Wartung
Die regelmäßige Wartung des Bohrgeräts umfasst Aufgaben wie Schmierung, Inspektion von Komponenten und Austausch verschlissener Teile. Beispielsweise sollte der Bohrer regelmäßig auf Verschleiß überprüft und bei Bedarf ausgetauscht werden. Auch das Hydrauliksystem sollte auf Dichtheit und Funktion überprüft werden.
Durch regelmäßige Wartung können wir mechanische Ausfälle verhindern, die die Bohrgenauigkeit beeinträchtigen könnten. Bei einer gut gewarteten Bohranlage ist die Wahrscheinlichkeit höher, dass sie reibungslos und präzise arbeitet.
Kalibrierung
Bei der Kalibrierung werden die Sensoren und Instrumente des Bohrgeräts angepasst, um sicherzustellen, dass sie genaue Messungen liefern. Dazu gehört die Kalibrierung der Bohrlochvermessungswerkzeuge, der Totalstationen und der Druckmessgeräte. Durch die regelmäßige Kalibrierung dieser Instrumente können wir sicherstellen, dass die zur Beurteilung der Bohrgenauigkeit verwendeten Messungen zuverlässig sind.

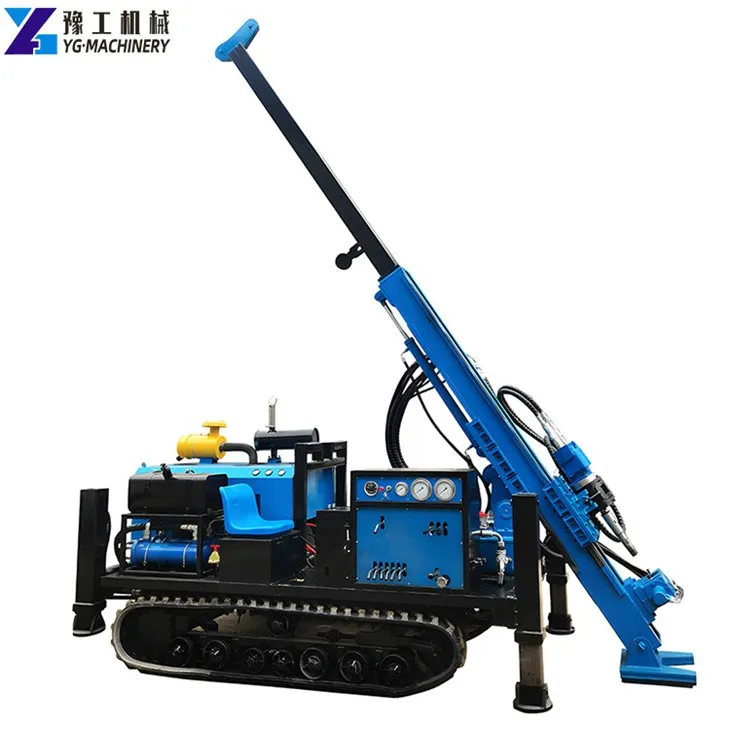

Als Lieferant von HZ-Kernbohrgeräten sind wir bestrebt, hochwertige Geräte mit hervorragender Bohrgenauigkeit bereitzustellen. Wenn Sie Interesse an unserem habenKernbohrmaschine für den Bergbau,Vollhydraulisches KernbohrgerätoderRaupenbrunnenbohrgerätBitte zögern Sie nicht, uns für weitere Informationen zu kontaktieren und Ihre spezifischen Anforderungen zu besprechen. Wir stehen Ihnen jederzeit mit professioneller Beratung und Unterstützung zur Seite, damit Sie die besten Bohrergebnisse erzielen.
Referenzen
- Smith, JD und Johnson, RK (2015). Handbuch zur Bohrtechnik. Gulf Professional Publishing.
- Brown, AP (2018). Geotechnisches Bohren: Methoden und Anwendungen. Wiley.
- Doe, ML (2020). Bohrtechnik und Ausrüstung. Sonst.
